Почему «умерла» зарядка и как мы оживили систему

Современные автомобили становятся сложнее с каждым днем. Особенно это касается систем «мягкого гибрида» (MHEV). Клиенты часто спрашивают: «Если сломается эта ваша 48-вольтовая система, почините как обычную?»

Наш сегодняшний герой — Audi A6 3.0 TDI с системой мягкий гибрид 48В. Машина приехала с классической, но очень коварной проблемой: нет зарядки. Рассказываем, как мы искали «цифрового зверя» в недрах стартера-генератора и победили его.

Шаг 1. Симптомы и первая диагностика

Клиент записался с жалобой:

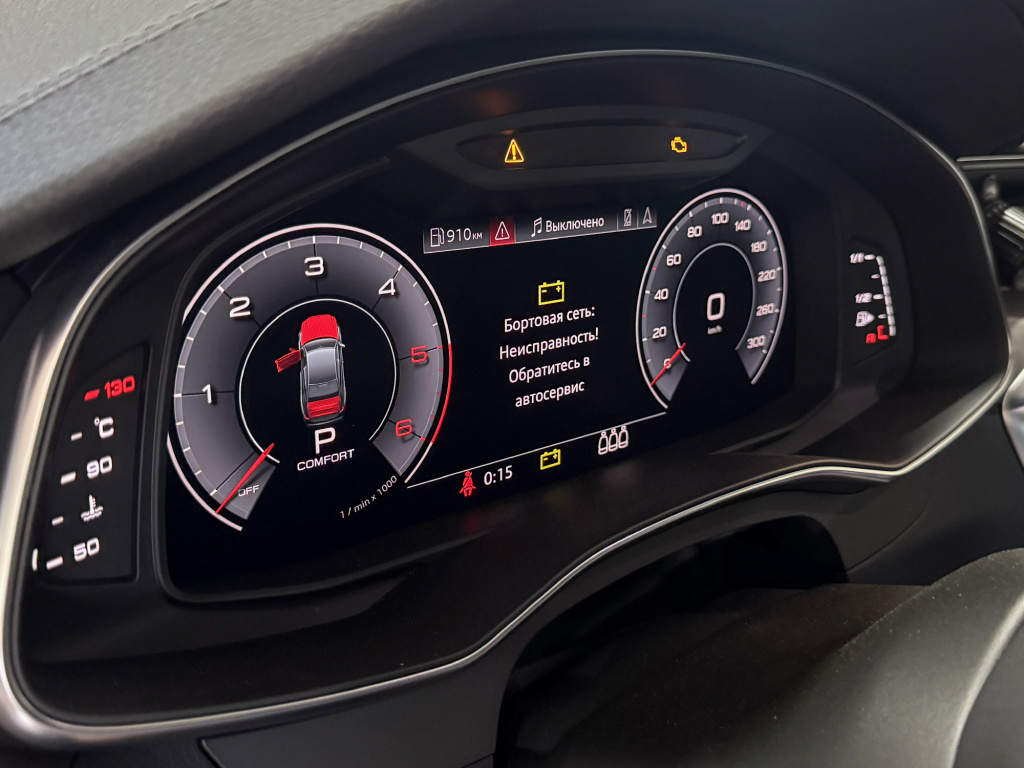

«Горит чек, ошибка "Бортовая сеть:: неисправность! Обратитесь в автосервис".

Что мы увидели: При подключении сканера блок управления стартером-генератором (SG-CM) просто «не выходил на связь». Это как звонить человеку, у которого телефон разряжен. Тишина.

В системе 48В своя логика. Без этого блока машина не заряжает 12В через DC-DC преобразователь, и рано или поздно АКБ сядет.

Шаг 2. Обесточиваем 48В систему (самый опасный этап)

Для снятия агрегата нужно отключать высоковольтную цепь 48В. Это не «снять клемму с 12В батарейки». Напряжение почти в 4 раза выше, чем в обычном авто.

Как сделали по мануалу:

• Зарядили 48-вольтовую батарею штатным способом (чтобы избежать скачков напряжения при отключении).
• Обесточили систему через штатные разъемы безопасности.
• Убедились, что цепь разомкнута мультиметром.

Только после этого открутили сам агрегат.

Шаг 3. Стэнд — это честный судья

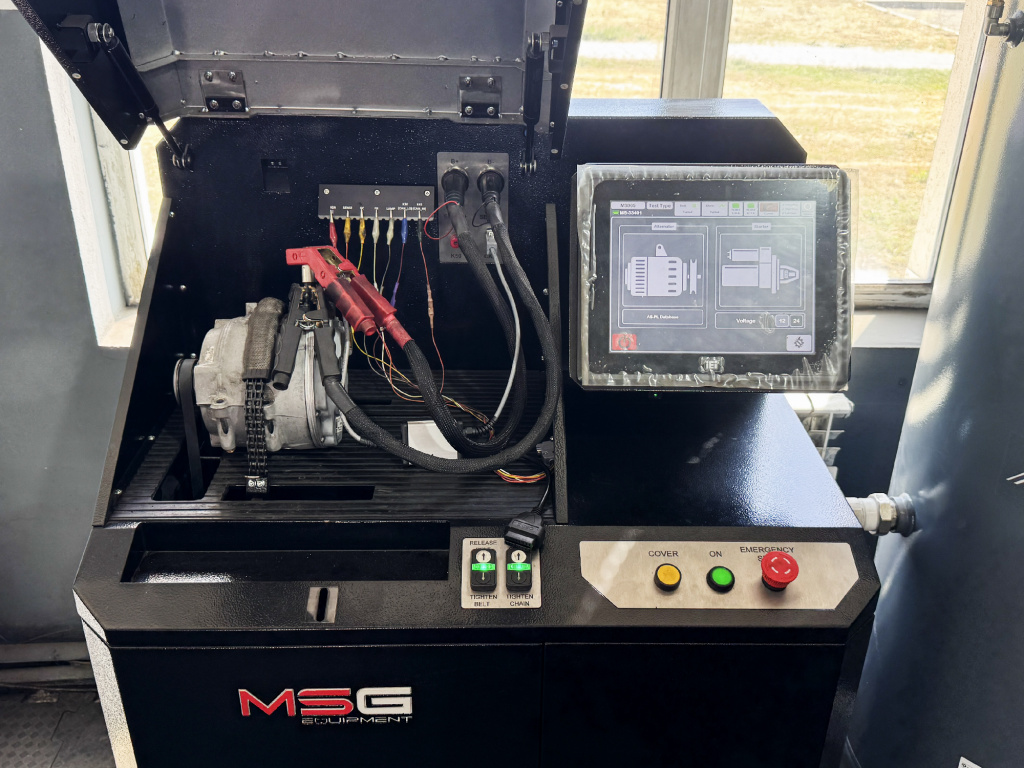

Снятый стартер-генератор мы повезли не на верстак, а на специальный 48-вольтовый стэнд для диагностики MSG.

Результат неутешительный, но честный:

• Режим генератора (выработка) — 0 Вольт.

• Режим стартера (прокрутка мотора) — 0 Нм момента.

Генератор не работал в обеих ипостасях. Это исключало ошибки в проводке авто — проблема внутри корпуса.

Шаг 4. Вскрытие показало причину «взрывного» характера

Разборка этого узла на Audi A6 — ювелирная работа. Сняли защитную крышку блока управления (инвертора/контроллера) и увидели классику жанра.

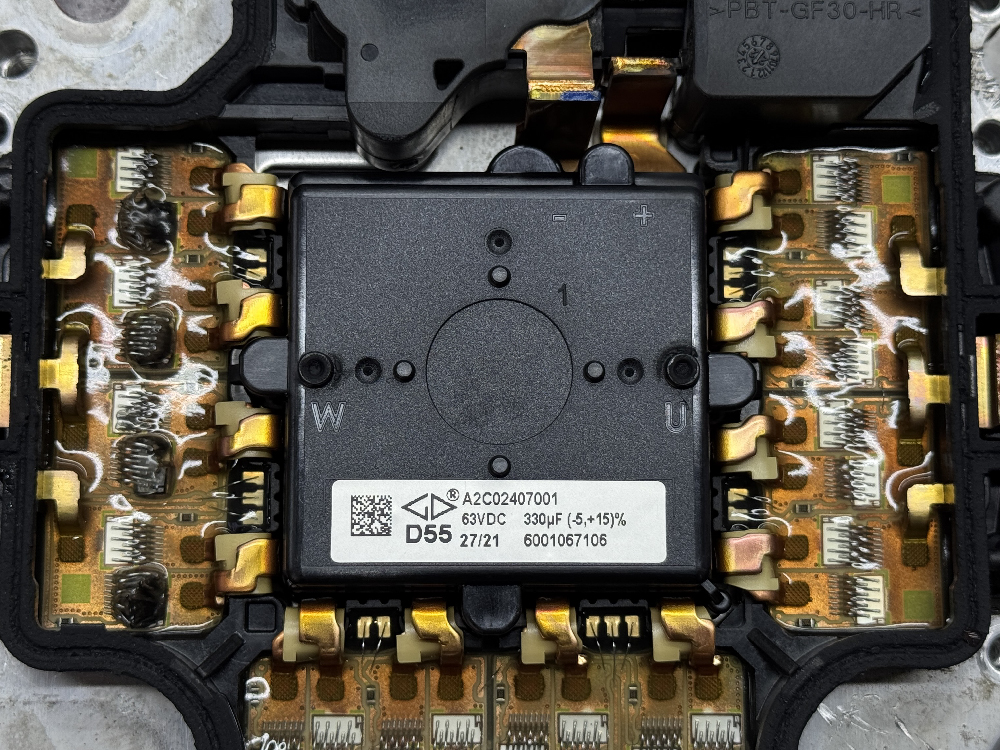

Диагноз: На силовом модуле взорваны (пробиты) диоды-выпрямители.

В левой части обгоревшие черные диоды на плате блока управления

Из-за короткого замыкания блок перестал коммутировать обмотки стартера-генератора. Блок управления меняется целиком — паять отдельные диоды в таких высокотоковых цепях 48В нецелесообразно и ненадежно.

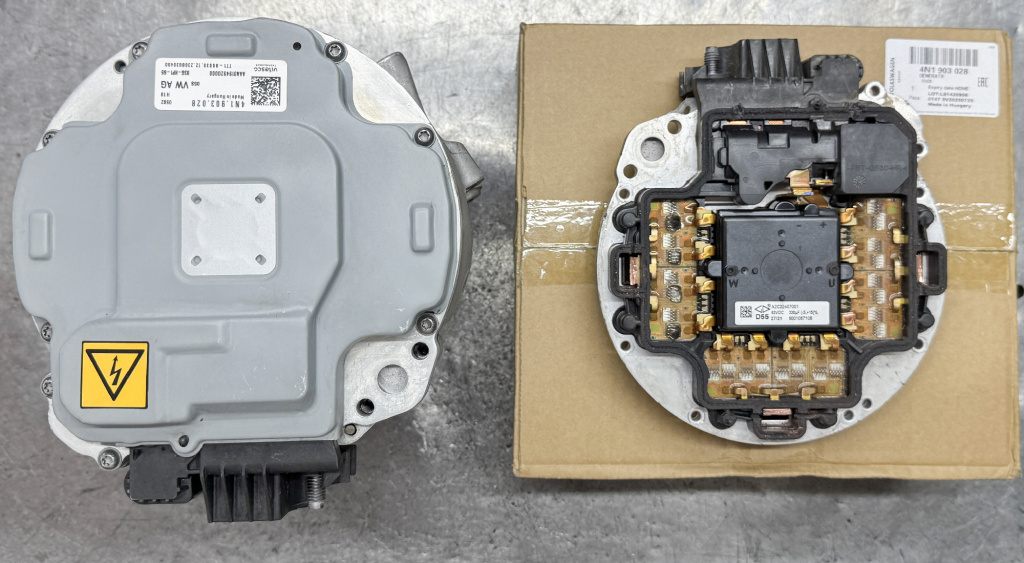

Шаг 5. Замена блока и «оживление»

Мы не стали пытаться восстановить плату. Установили новый блок управления на штатный ротор/статор.

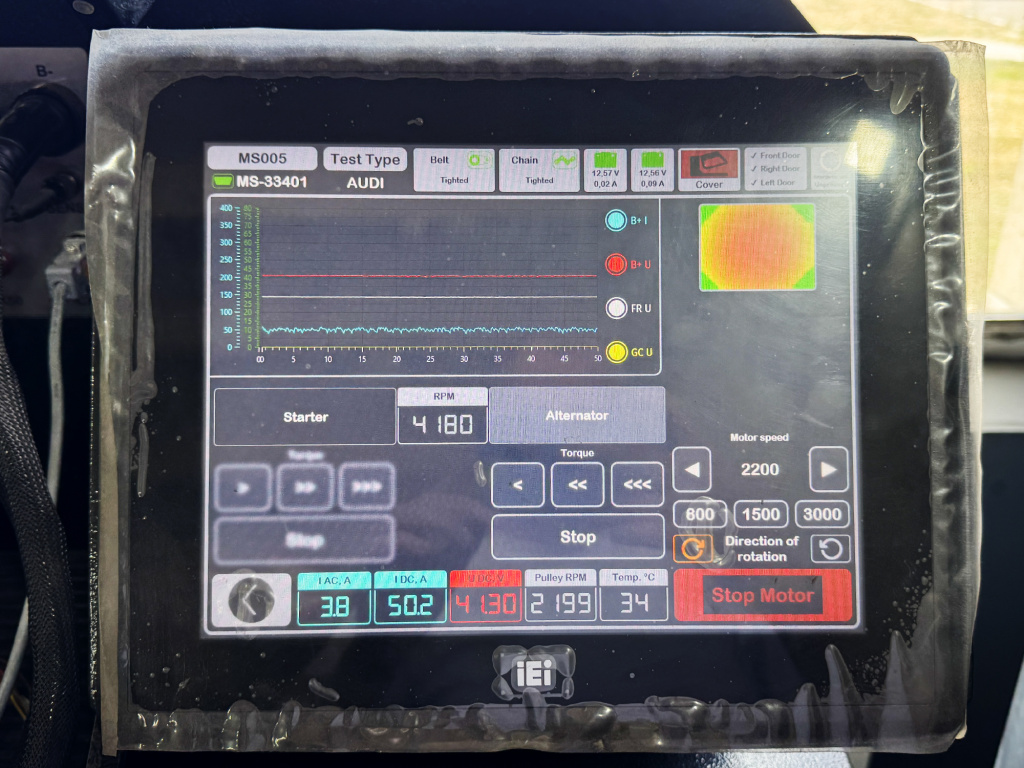

Шаг 6. Контроль на стэнде — все своими глазами

Перед установкой на машину обязательно проверяем:
Ставим агрегат на стэнд, подаем команду на пуск и зарядку.

Результат:
✅ Стартер крутит (имитация пуска двигателя) — ровно, без рывков.
✅ Генератор выдает 48В на нагрузку.

Шаг 7. Запуск и полный успех

Установили агрегат на двигатель Audi A6. Подключили 48В систему строго по схеме.

Ключ на старт...
Двигатель завелся с пол-оборота (спасибо мягкому гибриду). Сканер показал:

• Связь с блоком SG-CM — есть.

• Напряжение в сети 48В — 47.8 В (норма).

• DC-DC преобразователь заряжает 12В АКБ.

Тест-драйв: Рекуперация работает мягко, стартер-генератор помогает при разгоне. Ошибок нет.

Подробнее смотрите на видео:






Рекомендация:

Основная проблема их поломок — это забитые грязные радиаторы.
Из-за этого генератор не охлаждается должным образом и платы сгорают от нагрузки. На машинах, которые катаются по автобанам в и не стоят в пробках жарких  — нет таких проблем и по 300 тысяч.

Поэтому обязательно после таких проблем и ремонта: промывать и чистить радиаторы и всю систему охлаждения, чтобы избежать повторений.

Выводы по ремонту. Что важно знать владельцу Audi A6 48V

• Не ждите, пока моргнет лампочка 12В. Проблемы в 48В системе часто не горят красным. Сначала пропадает рекуперация (расход топлива растет), а потом умирает 12В сеть. Машина встанет внезапно.

• Диоды умирают массово. На Audi, Mercedes, BMW с 48V это частая причина. Не пытайтесь паять отвал — меняйте модуль целиком.

• Нужен стенд. Проверить такой агрегат на коленке мультиметром невозможно. Без стэнда вы никогда не узнаете, работает ли стартер и выдает ли генератор мощность под нагрузкой.
